Перед началом работы обязательно зафиксируйте положение цилиндров, чтобы избежать смещения распредвалов и нарушений в работе двигателя. Точное соблюдение последовательности и момента затяжки крепежных элементов гарантирует правильность установки и длительный срок службы компонентов.
Начинайте процесс с очистки поверхности соединения и удаления старой смазки, чтобы обеспечить надежное сцепление и отсутствие загрязнений, которые могут вызвать ослабление затяжки. Регулировка момента затяжки по технической документации – залог правильной работы двигателя и предотвращение износа деталей.
На следующем этапе закрепите распредвалы, подключая инструмент для фиксации, если это предусмотрено конструкцией. Пошаговая затяжка начинается с самых внутренних элементов и постепенно переходит к внешним, соблюдая порядок из инструкции. Не забывайте проверять силы затяжки и наличие свободного вращения валов после каждой операции.
Подготовка к процессу затяжки распредвалов: инструменты и порядок действий
Для начала подготовьте основные инструменты: комплект головок ключей на 10, 13, 17 и 19 мм, динамометрический ключ, отвертки, а также монтировочные пластинки или упоры для фиксации распредвалов.
Проверьте наличие ремня ГРМ, меток и метки «0» на коленвале и распредвалах. Они понадобятся для точной установки фаз газораспределения.
| Инструменты | Назначение |
|---|---|
| Ключи наборами | Затяжка болтов, гаек |
| Динамометрический ключ | Контроль момента затяжки |
| Отвертки | Поддержка фиксации или снятия элементов |
| Монтировочные пластинки или упоры | Фиксация распредвалов в положении |
Очистите место работы, обеспечьте свободный доступ к головке блока цилиндров и системе распределения. Перед началом снятия убедитесь, что двигатель находится на положении «0» по меткам – это исключит смещение фаз.
Обязательно подготовьте ремень, наклейки или метки, чтобы закрепить их в исходных точках, что облегчит последующую установку. Проверьте состояние болтов, чтобы избежать их срыва или повреждения при затяжке.
Разложите инструменты в удобном месте, обозначьте порядок действий для последующей последовательной затяжки, чтобы не мешать работе и своевременно переключаться между инструментами.

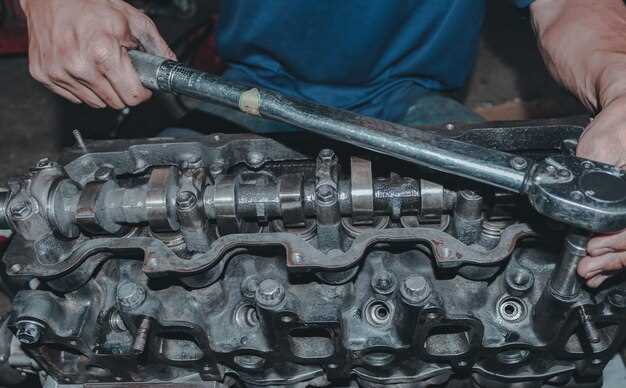

Необходимый инструментальный набор для работы с распредвалами
Для выполнения процедуры затяжки распредвалов потребуется набор ключей, включающий головки торцовые или накидные с различным размером трещотки. Обычно используют ключи на 10, 12, 14 и 17 миллиметров, в зависимости от модели крепежа.
Обязательно подготовьте динамометрический ключ, который позволит точно затянуть крепеж под требуемым моментом. Это поможет избежать излишнего или недостаточного натяжения, что важно для правильной работы распредвалов.
Вам понадобятся специальные фиксаторы, такие как зубчатые штифты, для удерживания распредвалов в нужном положении. Их используют для фиксации распредвала при снятии и установке, предотвращая смещение элементов.
Не лишним будет наличие съемников и захватов, позволяющих аккуратно удалять и устанавливать элементы распредвала без повреждений. Также стоит иметь отвертки плоские и крестовые для доступа к мелким креплениям.
Для работы с натяжителями и пружинами используйте специальные инструменты, например, рычаги или фиксаторы, предназначенные для аккуратного сжатия или фиксации деталей. Это значительно облегчит процесс сборки и настройке компрессионных элементов.
Дополнительно, пригодится смазка для механических соединений и чистящие средства для удаления грязи, пыли и остатков старого силикона или масла. Это обеспечит чистую работу и качественную фиксацию всех элементов.

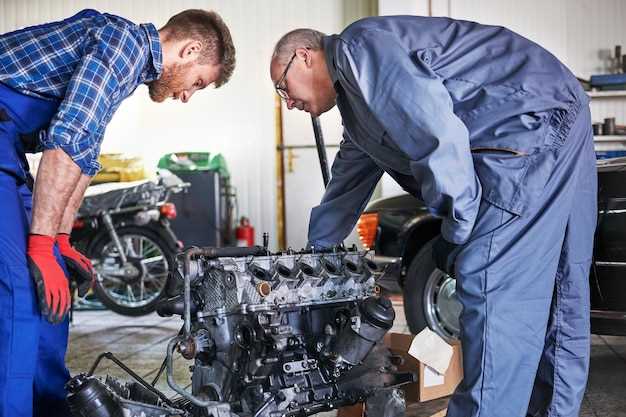

Подготовка двигателя: безопасные условия и предварительные проверки
Перед началом работы отключите аккумулятор автомобиля, чтобы исключить случайное короткое замыкание или незапланированные срабатывания электросистем.
Обеспечьте хорошо проветриваемое место для проведения работ и устраните все потенциальные источники воспламенения, такие как легковоспламеняющиеся жидкости или предметы.
Подготовьте необходимые инструменты: гаечные ключи, трещотки, головки, отвертки, меловые маркеры и меловую нить для разметки, а также комплект новых уплотнительных колец, если планируется их использование.
Обеспечьте чистоту рабочего места, убрав грязь, масло и пыль. Вымойте руки и оборудование, чтобы избежать попадания мусора на открытые поверхности двигателя, особенно на клапаны и распредвалы.
| Проверка | Действие |
|---|---|
| Состояние ремня привода ГРМ | Осмотрите на трещины, трещины и износ. При необходимости замените ремень до начала работы с распредвалами. |
| Масляное и охлаждающее масло | Проверьте уровень и состояние масла, при необходимости долейте или замените. |
| Крепление крепежных элементов | Убедитесь, что все гайки, болты и крепежи затянуты без перекосов и люфта. |
| Крепление зубчатого ремня и ремня ГРМ | Осмотрите и зафиксируйте их положение, чтобы избежать смещения при разборке. |
| Общий внешний осмотр | Проверьте отсутствие течей масла, охлаждающей жидкости, а также наличие повреждений на корпусе и элементах привода. |
Завершая подготовительные мероприятия, зафиксируйте все метки и отметки по ремню и распредвалам, чтобы максимально точно восстановить их положение при сборке.
Обеспечение правильной маркировки распредвалов и цепи ГРМ
Перед началом разборки установите четкую маркировку распредвалов и цепи ГРМ, используя яркие метки или нумерацию. Для этого нанесите метки на распредвалы и звездочки цепи, избегая стирания или сматывания. Не забывайте фиксировать положение цепи относительно меток при снятии, чтобы избежать путаницы при сборке.
Используйте для маркировки маркер или специальный лак для металла, чтобы метки остались заметными и не стерлись при ремонте. Важно, чтобы метки совпадали с заводскими отметками на блоке цилиндров и крышке ГРМ. Это снизит риск смещения распредвалов и неправильно выставленных фаз.
Перед снятием цепи проверьте, чтобы метки на распредвалах и ведущих звездочках совпадали с метками на корпусе двигателя. После снятия цепи, установите временные метки на новых деталях, чтобы при сборке их было легко совмещать. Необходимость точной маркировки сохраняется и при замене цепи или распредвалов, чтобы сохранить правильный угол открытия клапанов и синхронизацию с коленвалом.
На месте разбора создайте схему со всеми метками и отметками, зафиксируйте ее фотографиями. Это позволит легко восстановить правильное положение деталей и избежать ошибок в процессе установки. Внимательное отношение к маркировке помогает сохранить работоспособность двигателя и избежать дополнительных ремонтов.
Выбор времени для проведения операции и подготовка рабочего места
Выбирайте для работ по затяжке распредвалов ясное и сухое утро, когда в гараже минимальная влажность и температура позволяет без спешки фиксировать все элементы. Перед началом убедитесь, что мотор полностью остыл, чтобы избежать ожогов и ошибок при работе с горячими детали. Проверьте, что на рабочем месте нет пыли, грязи и лишних предметов, которые могут мешать точной настройке и подгонке компонентов.
Освободите достаточно места, чтобы удобно разместить все инструменты и запчасти. Надежный рабочий стол и хорошее освещение – ключ к аккуратной и быстрой работе. В распоряжении должны быть torx-ключи, гидравлический пассатиж, магнитный держатель для болтов и маркеры для пометки расположения деталей. Подготовьте контейнеры или мягкие ткани для временного хранения мелких деталей и болтов, чтобы сохранить их в порядке.
Обратите внимание на наличие изоляционной ленты, чтобы обезопасить электропроводку и датчики, и запаситесь жидкостью для очистки поверхности деталей. Собирайтесь только в случаях, когда все элементы на месте и готовы к работе, исключая спешку. Это позволит избежать ошибок и зафиксировать все узлы правильно и ровно.
Пошаговая процедура затяжки распредвалов приора для правильного совмещения клапанов и вала
Перед началом затяжки убедитесь, что оба распредвала правильно установлены по меткам и положение поршней соответствует Т-исполнению. Высверлите все болты крепления распредвалов и проверьте их чистоту и состояние резьбы.
Затягивайте болты поочерёдно и равномерно, начиная с центральных деталей. Для этого придерживайтесь последовательности: затяните первый болт на 30-40 Нм, затем перейдите к противоположной стороне и также затяните на такое же значение, повторяя цикл, пока все болты не достигнут нужного натяжения.
Используйте динамометрический ключ, чтобы добиться точности. После первоначальной затяжки проверьте все болты ещё раз по порядку, чтобы исключить возможность ослабления в ходе работы.
Обратите внимание на нанесённые метки – при правильном совмещении они должны совпадать точно, без смещений. Если метки сдвинуты, аккуратно подтяните болты чуть больше, чтобы устранить зазоры, но не перестараться.
После финальной затяжки вращайте двигатель вручную на два полного оборота коленвала, чтобы проверить правильность совмещения клапанов и минимальное усилие. Если резкое сопротивление или заедания не возникают, повторите монтаж заново или скорректируйте положение.
Закрепите крышки распредвалов, убедившись в отсутствии повреждений и полном контакте. Проверьте ещё раз правильность установки меток и натяжение всех крепёжных элементов, чтобы обеспечить стабильность работы двигателя.
Установка меток и фиксация распредвалов в начальном положении
Начинайте с установки меток на распредвалах и шкивах, чтобы обеспечить правильное расположение валов относительно головки блока. Используйте тщательно подготовленные метки, которые должны совпадать с заводскими обозначениями, нанесёнными на корпусе двигателю. Обратите внимание, что метки располагаются на шкивах или корпусе распредвала и должны точно совпадать с фиксированными точками на блоке.
Зафиксируйте распредвалы в положении, при котором кулачки не блокируют клапаны, а кулачки находятся на своих ‘зонах отдыха’. Для этого вручную поверните шкивы по часовой стрелке или против нее, в зависимости от конфигурации. В процессе вращения следите за совпадением меток и устанавливайте их в ровное положение.
После достижения начальной позиции зафиксируйте распредвалы временными фиксаторами или специальными зажимами, чтобы предотвратить случайное смещение при работе с цепью или ремнем. Убедитесь, что метки остались на своих местах, и проверьте их соответствие отмеченным на корпусе или шкивах.
Для дополнительной уверенности рекомендуется осторожно повернуть коленчатый вал на два оборота и повторить проверку совпадения меток. В случае несовпадения – скорректировать позицию распредвалов, пока метки не станут на свои места. Этот шаг помогает исключить ошибки при сборке и обеспечивает правильную работу двигателя после ремонта.
Последовательное затягивание болтов: порядок для равномерного натяжения
Начинайте с центрального болта распредвала и затягивайте его примерно на треть от предполагаемого конечного усилия. Потом переходите к болтам, расположенным по диагонали или симметрично на противоположной стороне, повторяя цикл. Это позволит равномерно распределить нагрузку и избежать деформации вала.
После первого круга затягивания увеличивайте усилие на каждом болте примерно на 50% от первоначального значения. Следите за балансом, двигаясь по тому же порядку, чтобы закрепить все детали равномерно.
Затем повторите процедуру три последовательных раза, доводя усилие до рекомендованного значения, указанного в инструкции. Не забудьте на последнем этапе использовать динамометрический ключ для точного контроля натяжения.
Не забывайте завершать затяжку, убедившись, что все болты затянуты по одной схеме и с одинаковой силой. Такой порядок помогает избежать перекоса и обеспечивает стабильную работу распределительного механизма.
Контроль момента затяжки: применение динамометрического ключа и проверка силы
Используйте динамометрический ключ, устанавливая его на необходимое значение, указанное производителем для затяжки распредвалов. Проворачивайте гайки плавно, постоянно контролируя силу вращения, чтобы не превысить допустимый момент.
После достижения установленного значения проверьте каждую гайку повторным легким затягиванием и отпусканием ключа, чтобы убедиться в стабильности силы. Обратите внимание, что мощность затяжки должна быть равномерной и точно соответствовать рекомендованному диапазону, указанному в сервисной документации.
Для контроля силы натяжения используйте показания шкалы на динамометрическом ключе и избегайте рывков или лишних усилий. Такая последовательность обеспечивает равномерное распределение натяжения и предотвращает риск перекрутки или повреждения разрезных поверхностей.
После завершения затяжки сделайте визуальный осмотр: проверьте, чтобы гайки не имели заметных повреждений, и зафиксируйте результат с помощью метки или отметки на ключе. Это поможет выявить несанкционированные регулировки в дальнейшем.
Проведение проверки силы каждого элемента в паре помогает добиться равномерного натяжения и исключить пере- или недозатягивание, что важно для стабильной работы двигателя и долговечности деталей.

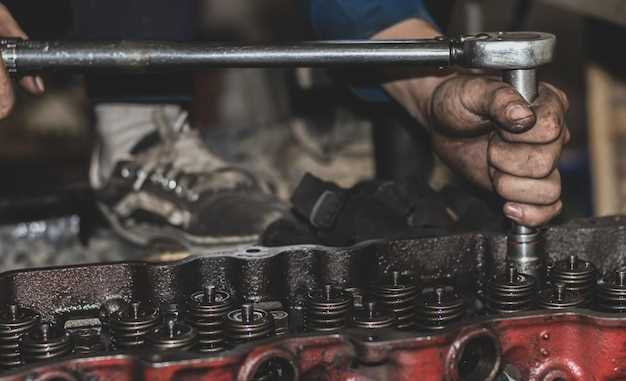

Достигнуть и закрепить финальные параметры: что проверять после затяжки
После окончания затяжки распредвалов необходимо проверить соответствие положения клапанов и распредвалов указанным в технической документации параметрам. Для этого используйте измерительный инструмент: штангенциркуль или мерный щуп.
Обратите внимание на следующее:
- Проверить зазоры между клапанами и толкателями или рычагами, убедившись, что они соответствуют допускам производителя. Для этого установите щупы в зазор, и они должны легко вставляться, не доставляя сопротивления, но и не иметь люфта.
- Оценить правильно ли установлены метки на шестернях распредвалов и коленвале. Они должны точно совпадать с отметками на корпусе или шестерне. Это гарантирует синхронность клапанных фаз.
- Проверить натяжение ремня или цепи, если она используется. Натяжение должно быть в пределах допустимых значений, указанных в руководстве по эксплуатации. Используйте индикатор натяжения или давление, измеренное при легком натяжении ремня.
- Выполнить контроль вращения коленвала. Он должен осуществляться плавно, без заеданий или сопротивления. После этого проверьте, совпадают ли метки распредвалов и коленвала в исходных положениях. Для этого поверните двигатель на несколько оборотов и убедитесь, что метки остаются в правильном положении.
- При необходимости произведите контроль компрессии по каждому цилиндру, чтобы убедиться в герметичности и правильной работы клапанов. Высокое соответствие показателей укажет на правильность регулировки.
Если все указанные параметры находятся в пределах нормы, можно переходить к финальной стадии – закреплению гаек и болтов, а также составлению протокола проверки. В случае расхождения с допусками повторите настройку или найдите причины несоответствия перед окончательной сборкой.
