Первое, что нужно сделать, – это найти и определить предохранитель, отвечающий за конкретную цепь или функцию. Часто схема электросети указана в технической документации или на крышке блока предохранителей. Правильная идентификация помогает избежать случайных ошибок и гарантирует безопасную работу.
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания. Соответствие номинала предохранителя и его характеристик – еще один важный момент. Используйте только те предохранители, которые указаны в руководстве, чтобы сохранять надежность системы и избежать повреждений электрооборудования.
Обратите внимание на расположение предохранителей. Они обычно сгруппированы по блокам или по функциям, что упрощает диагностику и быструю замену. После нахождения неисправного предохранителя стоит проверить и номинальный ток – его значение должно точно соответствовать техническим характеристикам оригинала.
Когда меняете предохранитель, убедитесь, что он сидит плотно и не имеет повреждений. Только после этого можно подключать аккумулятор и проверять работу цепи – так вы снизите риск повторных повреждений и обеспечите стабильную работу электросистемы вашего грузовика.
Полное руководство по предохранителям и схеме электросети грузовой Nissan дизель

Для быстрого восстановления работы электросистемы найдите блок предохранителей, расположенный под капотом слева от двигателя. Обратите внимание на маркировку каждго предохранителя и соответствующие схемы, напечатанные на крышке блока или в технической документации. Вынимая предохранитель, убедитесь, что его амперность совпадает с рекомендованной для конкретной цепи. В случае перегрева или повреждения замените предохранитель на новый такой же номинал.
Проверьте цепи электропитания и контакты на наличие окисления или коррозии. Если заметите повреждения или искрение, отключите питание и устраните проблему до установки нового предохранителя. Также осмотрите провода на наличие изломов или изношенности, особенно в местах изгибов или возле креплений.
Изучите схему электросети, чтобы понять, к каким узлам подключены отдельные предохранители. В большинстве случаев, цепи, связанные с системой освещения, стартером, системой охлаждения и электроприводами, имеют свои отдельные блоки. Используйте схему для определения полноценного места расположения предохранителей и их назначения, что значительно ускорит диагностику.
Контролируйте состояние предохранителей через регулярные проверки. Не допускайте наличия «завываний» или дребезжания контактов внутри блока. При обнаружении неисправностей в электросети отключайте все потребители, извлекайте предохранители и анализируйте причину короткого замыкания или перегрузки. Для диагностики используйте мультиметр, чтобы проверить целостность цепей на наличие коротких замыканий.
При замене предохранителей старайтесь использовать оригинальные запчасти или их качественные аналоги, соответствующие номинальному току и типу. Не допускайте установки предохранителей с превышенной амперностью, так как это может привести к повреждению цепей или более серьезным неисправностям двигателя.
Для оптимальной работы электросистемы рекомендуется регулярно проверять состояние блоков предохранителей, особенно перед дальними рейсами или в условиях экстремальных температур. Такой подход помогает избегать неожиданных отказов и обеспечивает стабильную работу грузовой платформы в течение долгого срока эксплуатации.
Обзор системы электропитания и расположение предохранителей
Для быстрого обнаружения и замены перегоревших предохранителей открывайте пластиковый блок в салоне и подкапотное отделение, расположенные в специальной крышке или боксе. В большинстве моделей Nissan с дизельным двигателем схема предохранителей организована компактно и систематизирована.
Внутри корпуса вы найдете две основные группы предохранителей: одна в салоне для защиты цепей салона и приборной панели, другая под капотом – для электросистем двигателя и связанных узлов. Например, предохранитель для системы зажигания обычно располагается в блоке под капотом и маркирован как ‘IGN’ или ‘ENGINE’.
Расположение обычно отмечено на внутренней стороне крышки блока предохранителей, где указывается номер предохранителя, его функцию и ампераж. В салонном блоке большинство предохранителей связаны с освещением, управляющими системами, электроусилителем руля и мультимедийной системой.
Обратите внимание, что номер и расположение предохранителей могут немного варьироваться в зависимости от модели и года выпуска. Для точной информации используйте руководство по эксплуатации авто, где указаны схемы и описание каждого блока и предохранителя.
Если необходимо провести диагностику, извлеките предохранитель с помощью специального щупа или пинцета, проверьте целостность – при повреждении нити внутри предохранителя он нуждается в замене. На корпусе часто присутствует прозрачное окно, через которое видно состояние нити.
Перед заменой всегда отключайте электропитание, чтобы избежать короткого замыкания или повреждений электрооборудования. После установки нового предохранителя убедитесь, что он надежно зафиксирован, и включите зажигание для проверки работы схемы.
Типы предохранителей в электросети Nissan дизель
Используйте предохранители типа стеклянных трубчатых или пластиковых плавких вставок. Эти модели легко заменить при необходимости и подходят для большинства систем Nissan дизель.
Лампы-предохранители – это вариации предохранителей с визуальной индикацией: при срабатывании они полностью разрушены или изменяют цвет, что помогает быстро определить проблему.
Плавкие предохранители с высоким сопротивлением или автоматические предохранители могут защитить оборудование при коротких замыканиях и перегрузках без необходимости полной замены. Они возвращаются в рабочее состояние после отключения.
Для различных систем применяют предохранители разной тока и мощности. Обычно гнездовые предохранители имеют маркировку: 10 А, 15 А, 20 А, 30 А и так далее. Убедитесь, что выбран предохранитель с подходящей номинальной нагрузкой.
В электросети Nissan дизель предпочтительнее использовать предохранители с быстродействующей характеристикой для защиты электронных компонентов и с медленной – для предотвращения ложных срабатываний при пуске двигателя.
На панели приборов часто размещены комбинированные блоки предохранителей, содержащие несколько типов. Проверьте документы по конкретной модели и убедитесь в соответствии типа и номинала предохранителя заявленным требованиям.
Периодическая проверка состояния предохранителей исключает риск неожиданных отказов системы и обеспечивает надежную работу электросети автомобиля.
Места расположения основных предохранителей в кузове
Откройте левую дверь и найдите панель предохранителей под рулевой колонкой. Обычно она закреплена на крышке, закрепленной на боковой стенке. Внутри вы найдете схему, которая поможет точно определить нужный предохранитель.
Еще один ключевой блок предохранителей размещен в центральной консоли, под крышкой слева от рукоятки селектора трансмиссии. Его можно легко открыть, потянув за специальную защелку, после чего перед вами предстанут расположенные внутри предохранители и реле.
В случае наличия дополнительного блока предохранителей, посмотрите в нише под бардачком. Там обычно располагается узел для предохранителей, ответственный за функциональность аудиосистемы, систем сигнализации и некоторых элементов освещения.
Обратите внимание на стеклянные предохранители с цветовой маркировкой, каждая из которых соответствует конкретной системе. Их можно снять, аккуратно вытянув за пластик, при этом не повреждая корпус или контакты.
Перед заменой предохранителя отключите зажигание, чтобы избежать короткого замыкания. Проверьте целостность предохранителя, исходя из его цвета и размера, и при необходимости замените на аналогичный по характеристикам.
Идентификация предохранителей по цвету и номиналу
Обратите внимание на цвет предохранителя и его маркировку, чтобы определить номинальное значение тока. Например, красные предохранители обычно рассчитаны на 10 А, желтые – на 20 А, синие – на 15 А, зеленые – на 30 А, а коричневые – на 7,5 А. Такой цветовой код помогает быстро найти нужный предохранитель при ремонте или замене без необходимости постоянно сверяться с документацией.
Для точного определения номинала внимательно изучите маркировку, нанесенную на корпус или крышку предохранителя. Обычно там указывается число, обозначающее силу тока в амперах. В некоторых случаях добавляются дополнительные символы, например, обозначающие технологические особенности или тип предохранителя.
| Цвет | Номинал, А |
|---|---|
| Красный | 10 |
| Желтый | 20 |
| Синий | 15 |
| Зеленый | 30 |
| Коричневый | 7,5 |
Советуют проверять не только цвет, но и состояние предохранителя. Если он вытянут или поврежден, его нужно заменить на точно такой же по цвету и номиналу. Для предотвращения ошибок лучше всего использовать оригинальные запчасти или точно соответствующие аналоги, указанные в руководстве по эксплуатации.
Как снять и заменить предохранитель без повреждений
Перед началом убедитесь, что питание отключено и ключ зажигания извлечён. Проверьте расположение предохранителей в блоке, обычно он закреплён под капотом или в салоне, по схеме, указанной в инструкции или на крышке блока.
Используйте специальный инструмент для вытаскивания предохранителей – пластиковый щипец или вытягиватель. Не используйте металлические предметы, чтобы не повредить контакты или не коротнуть цепь.
Захватите предохранитель за корпус, избегая прикосновения к металлическим ножкам. Аккуратно вытяните его, не применяя чрезмерное усилие, чтобы не повредить гнездо или соседние предохранители.
Для установки используйте тот же инструмент или без него, вставляя предохранитель в разъём до щелчка. Проверьте, что он закреплён надежно, и убедитесь, что контактные поверхности чистые и без коррозии.
После замены включите зажигание и проверьте работу устройства или цепи, за которой следила замена. Если предохранитель сгорел снова, выявление причины рекомендуется доверить специалисту.

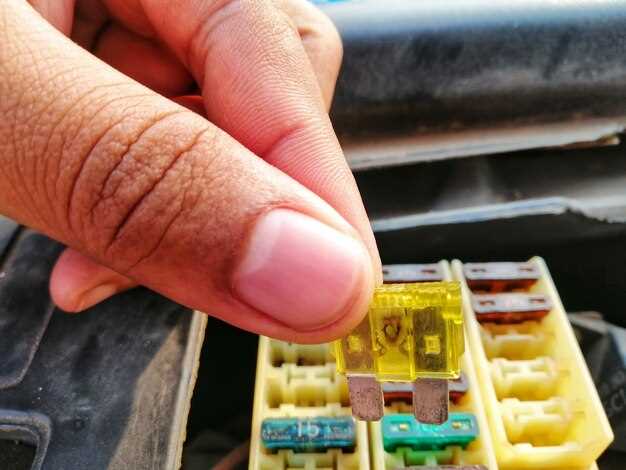

Расшифровка схемы электросети и практическое обслуживание

Для правильной работы системы следует точно определить назначение каждого компонента на схеме. Обратите внимание на обозначения предохранителей: обычно они маркированы цифрами или цветами, что помогает быстро найти нужный элемент при проверке.
Проверьте целостность контактов и крепление всех соединений. Используйте мультиметр для измерения сопротивления в цепях и обнаружения возможных обрывов или коротких замыканий. Перед любой работой отключите аккумулятор, чтобы избежать случайных искр.
При проведении обслуживания заменяйте предохранители только на точно такие же по номиналу и типу. В случае частых перегораний проверьте не только предохранитель, но и цепь, к которой он подключен, на наличие механических повреждений или внешних факторов риска.
Обратите внимание на расположение реле и их управление. Обычно они включены в цепи силовых элементов, таких как стартер, свет и системы охлаждения. Чистка контактов реле и контроль их работы ускоряет восстановление полноценной функции системы.
Периодически проверяйте состояние проводки. Осмотрите изоляцию на наличие трещин, изломов или нагара. Провода с поврежденной изоляцией могут привести к короткому замыканию или возгоранию. В случае обнаружения повреждений заменяйте ветви полностью, избегая временных соединений, которые быстро выходят из строя.
Используйте схему электросети как рабочий инструмент при диагностике. Постоянно сверяйте изменения на схеме с фактическим состоянием системы, чтобы исключить ошибки. Ведите записи о выполненных работах и заменах, чтобы упростить последующее обслуживание и диагностику.
Объяснение структуры электросхемы грузового Nissan

Рекомендуется начать с изучения общей схематичной структуры, где основные компоненты соединены линиями, обозначающими кабели и провода. Наиболее важные элементы, такие как предохранители, реле и блоки управления, располагаются в центральных частях схемы для быстрого доступа и визуализации.
Схема разбита на секции по функциям: питание двигателя, электрика кабины, системы освещения и сигнализации. Каждая секция представлена отдельным блоком, что облегчает поиск и ремонт конкретных элементов.
Обратите внимание на символы и условные обозначения: они помогают определить тип компонентов (например, резисторы, диоды, переключатели) и их местоположение. Цветовые метки на схемах зачастую используются для указания напряжения или различных групп цепей.
Для удобства чтения рекомендуется использовать легенду схемы, которая объясняет условные обозначения и цветовые коды. Это экономит время при диагностике и ремонте, помогая быстрее идентифицировать неисправность.
Переходите от общего к частному, прослеживая цепи питания от аккумулятора и генератора через предохранители к каждому узлу, а затем отдельно – к исполнительным механизмам, таким как стартер, вентилятор или световые приборы.
| Компонент | Описание | Местоположение на схеме |
|---|---|---|
| Предохранитель | Защищает цепи от перегрузки, обычно располагается в блоке предохранителей | В блоке или в специальных отсекали |
| Реле | Управляет включением и выключением цепей, часто срабатывает при определенных условиях | Обычно возле блока предохранителей или рядом с контроллером |
| Блок управления | Центральный узел, координирующий работу систем | В панели приборов или в моторном отсеке |
| Двигательные приводы | Обеспечивают работу элементов, таких как вентилятор или насос | В зональных секциях электросхемы, с линиями, идущими к электроприводам |
Диагностика неисправностей с помощью схемы

Обращайте внимание на последовательность проверки: сначала тестируйте основные предохранители, затем переходите к цепям, отвечающим за конкретные системы. Если обнаружите, что предохранитель целый, проверьте его контактное соединение и состояние разъёмов. Осмотрите проводку на наличие повреждений, окиси или обгоревших участков – всё это может стать причиной сбоя или короткого замыкания.
Используйте схему для определения тестовых точек с высоким или низким сопротивлением. Проведите замеры сопротивления между входом и выходом цепи. Повышенное сопротивление либо его отсутствие свидетельствуют о разрыве или коротком замыкании. Для диагностики более сложных неисправностей подключите тестер к уровням напряжения на различных узлах схемы и сравните показатели с техническими данными.
Если при проверке всплыли аномальные показатели, составьте карту повреждений по схеме, чтобы понять, какие соединения требуют восстановления или замены. Не забудьте фиксировать результаты – это ускорит поиск причин неисправностей и подготовит почву для дальнейших ремонтных работ.
Пошаговая инструкция по замене предохранителя в конкретной цепи
Откройте крышку защитного блока предохранителей, вытянув фиксатор или повернув его по часовой стрелке. Используйте плоскую отвертку или ноготь, чтобы аккуратно поднять крышку и оглядеть расположение предохранителей.
Определите предохранитель, соответствующий нужной цепи, по схеме или маркировке внутри крышки. Обратите внимание на ампераж: он должен совпадать с оригинальным значением, указанным в руководстве по эксплуатации или на корпусе предохранителя.
Вытащите поврежденный предохранитель, аккуратно зажав его пинцетом или иголкой. Следите за тем, чтобы не зацепить соседние элементы. Если предохранитель заедает, немного покрутите его из стороны в сторону и аккуратно извлеките.
Осмотрите предохранитель на предмет обгоревших участков или разрушения нити внутри. Если нить обломана или есть характерные повреждения, замените предохранитель новым, точно такого же номинала.
Вставьте новый предохранитель, аккуратно нажав его до фиксированного положения. Убедитесь, что он прочно сел и не болтается. Проверьте обратную сборку крышки защитного блока, чтобы она защищала предохранители от пыли и влаги.
Включите зажигание и проверьте работу цепи. Если цепь запустилась, значит предохранитель выбран правильно, и проблема решена. Если предохранитель сгорел вновь, необходимо искать причину короткого замыкания или перегрузки в электросхеме.
Советы по профилактике выхода из строя предохранителей
Регулярно проверяйте состояние проводки и креплений кабелей, чтобы избежать коротких замыканий из-за изношенных или поврежденных компонентов. Используйте предохранители только подходящего типа и номинала, указанных в руководстве по эксплуатации – установка неподходящих может привести к чрезмерному нагреву и их быстрому выходу из строя.
Не игнорируйте признаки перегрева или искрения в электрообогревателях и вентиляторных цепях – такие сигналы указывают на возможные неисправности, которые могут повредить предохранитель. Перед заменой проверяйте цепи на наличие повреждений или загрязнений, вызывающих перегрузки.
Устанавливайте дополнительные предохранители только после консультации с специалистом или в соответствие с заводской схемой. Неправильная установка или использование защитных устройств с низким или высоким номиналом увеличивают риск возникновения аварийных ситуаций.
Избегайте перепадов напряжения – используйте стабилизаторы или качественные аккумуляторы, чтобы избежать скачков, которые могут воздействовать на электрическую сеть автомобиля. Также следите за исправностью генератора, так как его неправильная работа создает условия для возникновения перегрузок.
Планируйте периодическую диагностику электросистемы у квалифицированных специалистов. Постоянный контроль помогает выявить изношенные компоненты, вызывающие фатальные короткие замыкания и преждевременный износ предохранителей.
