Уаз Буханка инжектор — как правильно подключить указатель топлива — пошаговая инструкция

Перед началом работ убедитесь, что электропитание отключено. Это обеспечит безопасность и предотвратит короткое замыкание. Затем найдите место установки указателя топлива, обычно оно находится в приборной панели или рядом с ней.

Обратите внимание: перед подключением ознакомьтесь с схемой электропроводки вашего автомобиля. В большинстве случаев для питания указателя используют отдельный провод, обычно с маркировкой “подал-эксперт.”

Для начала извлеките старый указатель или подготовьте место для нового. Проверьте наличие всех необходимых компонентов – провода, разъемы и сам указатель. После этого приступайте к соединению: закрепите питание и заземление согласно инструкции и схемам.

Важно: используйте качественные изолированные провода и обжигайте соединения для надежности. Следите за правильностью полярности – неправильное подключение может вывести из строя прибор или привезти к неправильной работе датчика топлива.

Подготовка и выбор компонентов для установки указателя топлива

Перед началом установки указателя топлива определите модель вашего УАЗ Буханка с инжектором. Это поможет подобрать подходящие датчики и электронику, совместимую с конкретной системой двигателя.

Выберите надежный датчик уровня топлива, предназначенный для работы с вашим типом инжекторной системы. Обратите внимание на диапазон измерения – он должен соответствовать объемам вашего топливного бака, обычно 0–100 Ом или 240–33 Ом.

Качественный провод и разъемы – залог долговечности системы. Предусмотрите кабели с подходящими сечениями, стойкими к вибрациям и температурным перепадам, а также разъемы с герметичным корпусом.

Для подключения потребуется блок питания +12 В, соответствующий мощности системы. Проверяйте наличие стабилизаторов, чтобы избежать скачков напряжения и сохранности электроники.

Создайте таблицу для подбора компонентов:

Заранее подготовьте инструменты и материалы, такие как отвертки, мультиметр, изолента и термоусадочные трубки. Это ускорит процесс сборки и снизит риск ошибок.

Инструменты и материалы, необходимые для монтажа

Для установки указателя топлива на УАЗ Буханка инжектор подготовьте отвертку крестовую и плоскую, набор гаечных ключей или головок, желательно с фиксацией веса, чтобы легко работать в ограниченных пространствах. Возьмите мультиметр для проверки состояния цепей и подачи напряжения, а также кусачки или кусачки для снятия изоляции с проводов.

Дополнительно потребуется прикрепляемый к комплекту изоляционный термопистолет или изолента для качественного закрепления проводки и защиты соединений. Не забудьте о паре наглядных хомутов или клипс для фиксации проводов вдоль кузова или элементов электропроводки.

В качестве материалов подготовьте сам указатель топлива, подходящий разъем и провода соответствующего сечения, желательно медные с изоляцией, выдерживающей напряжение и условия эксплуатации. Также понадобятся клипсы и крепежные элементы, чтобы надежно закрепить проводку и исключить её повреждение при движении или вибрациях.

Если есть необходимость, подготовьте дополнительные компоненты, такие как предохранитель, диодный мост, или реле, чтобы обеспечить безопасность и надежность работы указателя, особенно при работе с электросистемой автомобиля.

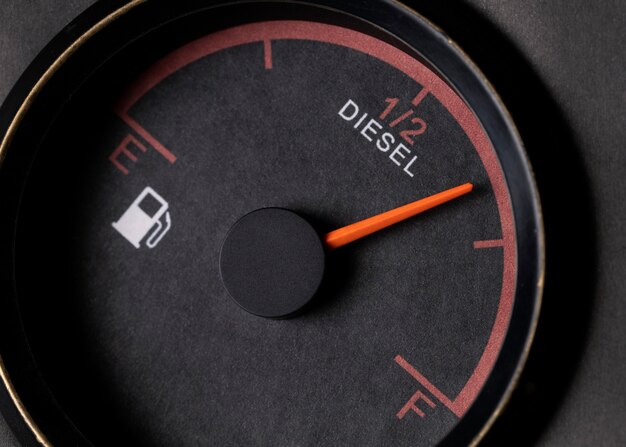

Определение типа датчика уровня топлива для инжекторной системы

Если у датчика есть три контакта и он меняет сопротивление в зависимости от уровня топлива, скорее всего, он потенциометрический. В этом случае сопротивление меняется плавно, и для корректного подключения потребуется измерить сопротивление на различных уровнях топлива.

Резистивный датчик обычно имеет два контакта и работает по принципу изменить сопротивление при изменении уровня. В таком случае потребуется знать конкретные значения сопротивления для максимального и минимального уровня топлива, чтобы правильно подключить к электронике.

Измерьте сопротивление с помощью мультиметра в различных положениях поплавка. Запишите эти показатели и сверяйтесь с паспортными характеристиками датчика или документацией от производителя. Также обратите внимание на наличие маркировки или надписей на корпусе датчика.

Определение типа поможет выбрать подходящий схему подключения, настроить параметры указателя и избежать ошибок в работе системы. Для проверки работоспособности можно временно подключить датчик к штатной схеме и убедиться, что стрелка стреляет в нужные направления при различных уровнях топлива.

Выбор места установки указателя на приборной панели

Определите участок панели, который будет хорошо виден без необходимости отвлекаться от дороги. Оптимально расположить указатель на уровне глаз или чуть ниже, чтобы минимизировать нагрузку на зрение при проверке топлива. Не допускайте установки в зону, где он может мешать другим элементам приборной панели или закрывать важные показатели.

Обратите внимание на освещенность. Указатель должен быть хорошо читаемым и при дневном, и при ночном освещении. Рассмотрите возможность использования подсветки или световых индикаторов, которые легко увидить в условиях разной освещенности.

Рассмотрите эргономику. Расположите указатель так, чтобы к нему было удобно добираться или просматривать его показатели, не меняя положения рук и не вынуждая тянуться. Идеально – в зоне, где легко фиксировать взгляд, не пересекаясь с рулем или механическими элементами панели.

Обратите внимание на расстояние до глаза. Чем ближе к очкам водителя, тем проще ориентироваться, особенно в условиях ограниченного освещения или во время длительных поездок. Не забудьте учесть возможность монтажа без необходимости делать сильные модификации панели или использовать слишком длинные кабели.

Подготовка электропроводки и защита от влаги

Используйте кабели с влагозащищенной изоляцией маркировки не ниже IP67, чтобы исключить проникновение влаги в соединения.

Монтаж провода рекомендуется выполнять вдоль специально подготовленных каналов или туннелей, чтобы защитить его от механических повреждений и влаги. Используйте пластиковые или резиновые ферритовые обвязки для фиксации кабелей.

Перед подключением проверьте целостность изоляции проводов, замените поврежденные участки. Для соединения применяйте соединители с герметичным корпусом или термоусадочные трубки с силиконовой смазкой для дополнительной защиты.

Все соединения позади приборной панели или в доступных местах дополнительно утеплите водостойкими термопластичными герметиками, чтобы избежать влагонакапливания.

При прокладке проводки избегайте контакта с горячими или движущимися механизмами, используйте изолирующие крепежи, предотвращающие смещение. Особое внимание уделите местам входа и выхода кабелей через кузовные панели или уплотнители.

Провода, идущие к указателю топлива, защитите специальными влагостойкими гофрирующими трубками или рукавами, исключая контакт с водой и грязью. Надежные соединения и герметизация снизят риск короткого замыкания и выйдут из строя из-за влаги.

Процесс подключения указателя топлива к системе автомобиля

Разместите топливный датчик в баке так, чтобы он находился в зоне, исключающей механические повреждения и обеспечивающей надежный контакт с топливом. Подключите провода питания и земли к соответствующим зажимам на датчике, избегая скруток и повреждений изоляции. После этого подключите сигнальный провод указателя к выходу датчика, соблюдая правильную полярность – обычно это красный или желтый провод. Перед окончательной фиксацией проверьте целостность соединений и наличие изоляции, чтобы исключить короткое замыкание. После подключения включите зажигание и проверьте работу указателя, зафиксировав уровень топлива и убедившись в корректной реакции стрелки. В случае неправильной работы проверьте все соединения и заземления, при необходимости повторите монтаж с особым вниманием к качеству контактов.

Демонтаж панели приборов и подготовка кабелей

Перед началом работы отключите аккумулятор, чтобы избежать коротких замыканий и повреждений электроники.

Аккуратно снимите обшивку панели приборов, открутив фиксирующие болты и зажимы. При этом следите за расположением креплений, чтобы не повредить пластик и дребезжные детали.

Обозначьте кабели, подключенные к панели, чтобы избежать ошибок при повторной сборке. Для этого используйте маркировочные ленты или временные скотчи.

Удалите разъёмы и зажимы с кабелей, аккуратно освободив их от контактных скоб. Перед этим убедитесь, что кабели не зафиксированы зажатыми или скручеными.

Осмотрите кабели и разъёмы на наличие повреждений или износа. Поврежденные участки рекомендуется заменить или восстановить перед подключением указателя топлива.

Для облегчения работы подготовьте необходимый набор инструментов: отвёртки, плоскогубцы, изоленту и электроскоп. Все кабели держите в порядке, не путаясь и не тянув за ненужные участки.

После демонтажа проверьте доступ к месту установки указателя топлива, убедитесь, что кабели лежат свободно и не мешают сборке или дальнейшей диагностике.

Присоединение датчика уровня топлива к топливопроводу

Перед подключением убедитесь, что топливопровод чист и не содержит загрязнений. Наденьте защитные перчатки и отключите аккумулятор, чтобы избежать искрообразования.

Отсоедините участок топливопровода вблизи топливного бака, используя соответствующий инструмент. При этом подготовьте емкость для сбора остатков топлива, чтобы минимизировать проливы.

Вычистите внутреннюю часть шланга или трубки, чтобы обеспечить плотное соединение. Затем вставьте датчик уровня топлива в предусмотренное гнездо на топливопроводе. Обратите внимание на правильную ориентацию: колба датчика должна совпадать с позицией измеряемого уровня топлива.

Заземлите и закрепите датчик с помощью комбинированных хомутов или зажимов, убедившись, что соединение надежное и не пропускает воздух или жидкость. Провода датчика протяните аккуратно, избегая перегибов и заломов.

Если датчик оснащен дополнительными кабелями, подключите их согласно схеме: обычно это контакты питания и сигнала. Проверьте надежность контактов, избегая коротких замыканий или неплотных соединений.

После завершения установки проверьте герметичность соединений и, при необходимости, подтяните зажимы. Восстановите подачу топлива и аккуратно запустите двигатель, чтобы убедиться в правильной работе системы уровня топлива.

Подключение электропитания и сигнальных проводов к указателю

Прежде всего, подключите провод питания к постоянному источнику +12 В, например, на клемме аккумулятора или на замке зажигания, чтобы обеспечить постоянное питание. Для надежности используйте предохранитель на участке цепи мощностью, не превышающей номинал указателя, чтобы защитить схему от коротких замыканий.

Затем определите сигнальный провод, который будет получать параметры уровня топлива. Обычно его подсоединяют к проводу датчика топлива, расположенного в баке. Обычно это зеленый или желтый провод, однако обязательно уточняйте цвет по конкретной схеме вашего автомобиля.

• Проверьте наличие массы: один из контактов указателя должен быть подключен к корпусу автомобиля или к проводу с минусовым полюсом аккумулятора.
• Удостоверьтесь, что все соединения закреплены надежно и не поддаются вибрации или механическому воздействию.
• Перед окончательной фиксацией произведите тест: подайте питание и проверьте, реагирует ли указатель на изменение уровня топлива при подаче сигнала с датчика.

Если возникают сложности с идентификацией проводов, используйте мультиметр, чтобы определить, какой провод подает постоянный плюс, а какой – сигнальный. В дальнейшем можно дополнительно установить кнопку или переключатель для откалибровки указателя, если это предусмотрено конструкцией.

Проверка правильности монтажа и исправности цепи

Подключите тестер к цепи указателя топлива, установив его в режим проверки сопротивления или непрерывности. Проверьте контакты: убедитесь, что провода надежно соединены с клеммами датчика и прибором.

Обратите внимание на показания тестера: при наличии исправного соединения и отсутствия обрывов сопротивление должно быть очень низким, а в режиме проверки непрерывности – тестер должен показывать замкнутую цепь или звонок.

Если сопротивление значительно выше нормы или тестер не показывает звонок, повторно перепроверьте правильность соединений и наличие повреждений проводов. Особенно внимательно осмотрите участок между датчиком и указателем – возможен разрыв или окисление контактов.

Обнаружив повреждения, устраните их, закрепите провода или при необходимости замените поврежденные участки. После этого повторите тест – цепь должна показывать стабильные параметры, соответствующие требованиям.

Заглушите двигатель и отключите аккумулятор перед повторной проверкой, чтобы избежать случайных коротких замыканий. После подтверждения исправности соединений подключите все провода обратно и убедитесь в надежности фиксации.

Настройка и проверка работы указателя топлива после установки

Перед проверкой убедитесь, что смесь датчика топлива и указателя установлена правильно и надежно закреплена. После этого выполните следующие шаги:

1. Поставьте автомобиль на ровную поверхность, отключите зажигание и выньте ключ. Это обеспечит безопасность при проверке.
2. Откройте крышку бака и убедитесь, что уровень топлива в баке меняется в соответствии с добавлением или забором топлива. Для более точной настройки используйте емкость для измерения уровня топлива.
3. Произведите контрольное перемещение поплавка вручную, аккуратно подняв и опустив его. Наблюдайте за отображением показаний на указателе – стрелка должна плавно двигаться и достигать соответствующих позиций.
4. Если стрелка не движется или показывает некорректные значения, проверьте соединения проводов и целостность резистора. При необходимости устраните короткое замыкание или разрыв.
5. Произведите повторную проверку, добавляя топливо в бак и наблюдая за изменениями на указателе. Значения должны изменяться плавно и без рывков.
6. Закрепите все соединения и закройте крышку бака. После окончательной проверки убедитесь, что все зажаты надежно и ничего не мешает работе датчика и указателя.

После успешной настройки установите стрелку в нулевое положение, отключите аккумулятор на пару минут, чтобы сбросить возможные сбои, и снова подключите его. Тогда устройство должно показывать правильный уровень топлива – воспроизведите контрольное заправление и отметьте корректную работу системы.

Калибровка уровня топлива и установка нулевых значений

Начинайте процесс с проверки показаний указателя топлива на пустом и полном баке. Для этого зафиксируйте уровень в обеих точках, отключая питание и отсоединяя датчик от электросети. Это обеспечит чистую отправную точку для калибровки.

Работу лучше выполнять при стабильно работающем инжекторе и исправной электронике. Разметьте на датчике или механическом элементе отметки, соответствующие пустому и полному уровню топлива. Используйте маркер или жидкую белилу, чтобы оставить четкие границы.

Далее подключите указатель и подайте питание. В течение нескольких секунд наблюдайте за стрелкой или цифровым отображением. При отклонении уровня от ожидаемых отметок выполните регулировку.

Для точной калибровки необходимо изготовить таблицу соответствия уровня топлива и показаний. Она поможет в последующем автоматически корректировать показания.

При необходимости подключите ручной регулятор или настройку программатора, чтобы установить нулевые и верхние значения. Это исключит ошибочные данные при низком или высоком уровне топлива.

Когда таблица и регуляции завершены, проведите тест, запустив двигатель и наблюдая за изменениями указания уровня. Обратите внимание на мгновенные отклики и убедитесь, что стрелка или цифровое отображение реагируют правильно при заправке и сливе топлива.

Сделайте финальную фиксацию настроек с помощью устойчивого крепежа или программных средств, чтобы избежать срыва калибровки и ошибок в будущем. После этого уровень топлива будет отображаться точно, а нулевое значение – правильно установлено.

Запуск двигателя и тестирование указателя в различных режимах

Перед началом проверки убедитесь, что зажигание выключено. Подключите указатель топлива согласно инструкции и убедитесь в правильности соединений.

Поставьте рычаг селектора в положение ‘Выкл’ и включите зажигание. Дайте системе несколько секунд на подготовку. Затем запустите двигатель, повернув ключ зажигания или нажав кнопку стартера, если есть такой режим.

Обратите внимание на показания указателя. Он должен показать уровень топлива, соответствующий реальному или установленному тестовому уровню. Если указатель не показывает правильно, проверьте соединения, монтажные клеммы и отсутствие пробелов или коротких замыканий в цепи.

После успешного запуска двигателя переключите рычаг в разные режимы работы: ‘Холостой ход’, ‘Работа на холостом ходу’ и ‘Работа на повышенных оборотах’, наблюдая за изменениями положения стрелки. В каждом режиме стрелка должна плавно перемещаться и показывать корректный уровень топлива.

Выключите двигатель и переключите рычаг в положение ‘Диагностика’ или ‘Проверка’. В этом режиме возможна имитация различных уровней топлива – используйте вспомогательные модули или внешние источники для тестирования реакции указателя.

В процессе тестирования дистанционно или вручную убедитесь, что стрелка возвращается в нулевое положение при отсутствии питания. При фиксации ошибок перепроверьте цепи, исправьте возможные расхождения и повторите тест с нуля.

Запуск и тестирование требуют аккуратности и четкого соблюдения последовательности – это поможет обеспечить точность работы указателя и избежать ошибок в дальнейшем использовании.

Диагностика и устранение возможных ошибок

Проверьте соединения проводов указателя топлива: осмотрите изоляцию, убедитесь, что контакты надежно закреплены. Если есть окисление или коррозия, очистите их спецсредством или замените поврежденную проводку.

Используйте мультиметр для проверки напряжения на разъеме датчика топлива и на входе указателя. Наличие нулевого или слишком высокого сигнала говорит о неисправности в цепи или самом датчике.

Проверьте работоспособность предохранителей, отвечающих за цепь питания указателя. Их замыкание или повреждение приводит к сбою работы прибора.

Если указатель тахометра показывает нулевое значение или резко скачет, осмотрите стрелочный механизм и его соединения. Иногда помогает снятие и аккуратная очистка стрелки и вала.

Проведите тестирование датчика уровня топлива, подключая к нему внешний источник напряжения. Если индикатор не реагирует, замените датчик или исправьте кабельные разрывы.

При подозрении на внутренние неисправности в блоке управления проверьте наличие ошибок с помощью диагностического сканера, подключенного к OBD-II разъему. Ошибки по цепи топлива укажут на конкретную проблему.

Если после всех проверок указатель остается неправильно настроенным или показывает неправильные значения, откалибруйте прибор согласно руководству по эксплуатации или замените его при необходимости.

Обеспечение долговечности и защита соединений от воздействия окружающей среды

Используйте герметизирующую ленту или термоусадочную трубку для изоляции соединений, чтобы предотвратить попадание влаги и пыли. После подключения обязательно закрепите кабели стяжками, избегая чрезмерного натяжения, чтобы исключить разрыв контактов. Обеспечьте надежное заземление, подключая провода к металлическим частям кузова или специальным зажимам, защищенным антикоррозийным покрытием. Обработайте все сварные и соединительные участки водостойким герметиком, который защитит их от коррозии и разрушения под воздействием влаги. Выберите качественные разъемы с защитой IP67 или выше, они гарантируют сохранность контактов при неблагоприятных условиях. В период эксплуатации регулярно проверяйте состояние соединений, при необходимости очищайте и повторно обрабатывайте герметиком для повышения стойкости.
